Рисунок штанги

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

90.00.00.017

шестигранник S22

Резьба М18 нар.

Ø19, шестигранник 19

-

90.00.00.019

шестигранник S22

Резьба М14 нар.

Ø19, шестигранник 19

-

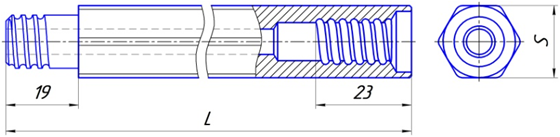

90.00.00.020

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.021

шестигранник S22

Конус Ø22 7°

Бурт Ø35х108 отв. Ø9

35

90.00.00.021-06

шестигранник S22

Конус Ø19 7°

Бурт Ø35х108 отв. Ø9

35

90.00.00.021-07

шестигранник S22

Конус Ø19 7°

Бурт Ø35х110 отв. Ø9

35

90.00.00.024

шестигранник S22

Резьба М20 нар.

Резьба М20 нар.

-

90.00.00.030

шестигранник S22

Конус Ø22 7°

Шестигранник 22, отв.Ø9

-

90.00.00.030-02

шестигранник S22

Конус Ø19 7°

Шестигранник 22, отв.Ø9

-

90.00.00.036

шестигранник S22

Конус Ø22 7°

Конус Ø22 7°

-

90.00.00.040

шестигранник S22

шестигранник S22

Бурт Ø33х108 отв. Ø9

33

90.00.00.041

шестигранник S22

Резьба 1/2-13UNC-2А внутр.

Бурт Ø33х108, проточка Ø19,шестигранник 19, отв. Ø9

33

90.00.00.042

шестигранник S22

Резьба М14 нар.

Ø19, шестигранник 19

-

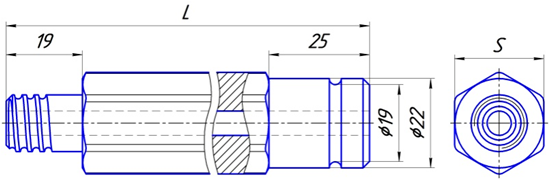

90.00.00.043

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.046/1

шестигранник S22

Конус Ø22 7°

Конус Ø22 7°

-

90.00.00.49-01

шестигранник S22

Резьба R25 нар.

Конус Ø22 7°

25

90.00.00.49-02

шестигранник S22

Резьба R25 нар.

Конус Ø20,2 7°

25

90.00.00.054

шестигранник S22

Конус Ø22 11°

Бурт Ø35х108 отв. Ø9

35

90.00.00.054-07

шестигранник S22

Конус Ø19 11°

Бурт Ø35х110 отв. Ø9

35

90.00.00.060

шестигранник S22

Конус Ø22 12°

Шестигранник 22, отв.Ø9

-

90.00.00.061

шестигранник S22

Конус Ø20,5 12°

Шестигранник 22, отв.Ø9

-

90.00.00.062

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.063

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.064

шестигранник S22

шестигранник S22

Бурт Ø35х108 отв. Ø9

35

90.00.00.066

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.069

шестигранник S22

Конус Ø22 12°

Бурт Ø35х108 отв. Ø9

35

90.00.00.069-02

шестигранник S22

Конус Ø22 12°

Бурт Ø35х108 отв. Ø9

35

90.00.00.072

шестигранник S22

Резьба R25 нар.

Конус Ø22 12°

25

90.00.00.085

шестигранник S22

Резьба М14 нар.

Резьба М20 нар.

-

90.00.00.088

шестигранник S22

Резьба М14 внутр

Ø21, квадрат 25

-

90.00.00.090

шестигранник S22

Конус Ø22 12°

Конус Ø22 12°

-

90.00.00.094

шестигранник S22

Резьба М14 внутр

Ø21, квадрат 25

-

90.00.00.104

шестигранник S22

Конус Ø22 7°

Шестигранник 22, отв.Ø9

-

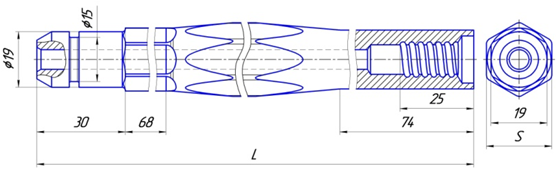

90.00.00.109

шестигранник S22

Резьба М14 внутр

Ø19

-

90.00.00.111

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.112

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.114

шестигранник S22

Резьба R25 нар.

Бурт Ø35х108 отв. Ø9

35

90.00.00.122

шестигранник S22

Резьба М14 внутр

Ø22

-

90.01.00.030

шестигранник S22

Конус Ø22 11°

Шестигранник 22, отв.Ø9

-

90.02.00.030

шестигранник S22

Резьба М20х2,5 внутр. лев.

Шестигранник 22, отв.Ø9

27

90.03.00.030

шестигранник S22

Резьба М20х2,5 нар. лев.

Шестигранник 22, отв.Ø9

27
