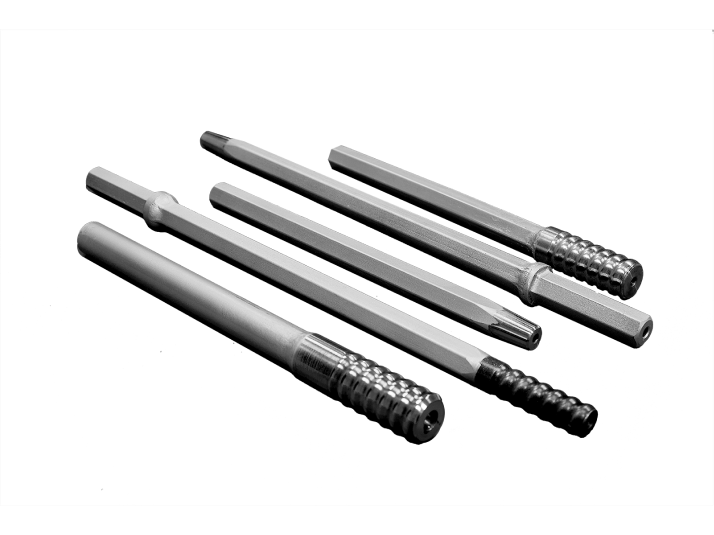

Штанги для ручного перфораторного и машинного бурения

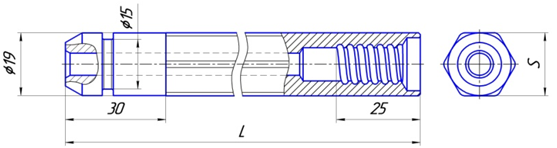

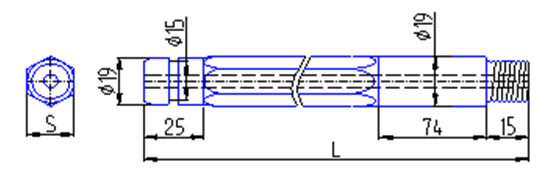

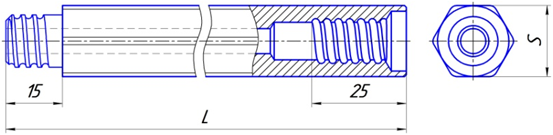

Рисунок штанги

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

90.00.00.017

шестигранник S22

Резьба М18 нар.

Ø19, шестигранник 19

-

90.00.00.019

шестигранник S22

Резьба М14 нар.

Ø19, шестигранник 19

-

90.00.00.020

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.021

шестигранник S22

Конус Ø22 7°

Бурт Ø35х108 отв. Ø9

35

90.00.00.021-06

шестигранник S22

Конус Ø19 7°

Бурт Ø35х108 отв. Ø9

35

90.00.00.021-07

шестигранник S22

Конус Ø19 7°

Бурт Ø35х110 отв. Ø9

35

90.00.00.024

шестигранник S22

Резьба М20 нар.

Резьба М20 нар.

-

90.00.00.030

шестигранник S22

Конус Ø22 7°

Шестигранник 22, отв.Ø9

-

90.00.00.030-02

шестигранник S22

Конус Ø19 7°

Шестигранник 22, отв.Ø9

-

90.00.00.036

шестигранник S22

Конус Ø22 7°

Конус Ø22 7°

-

90.00.00.040

шестигранник S22

шестигранник S22

Бурт Ø33х108 отв. Ø9

33

90.00.00.041

шестигранник S22

Резьба 1/2-13UNC-2А внутр.

Бурт Ø33х108, проточка Ø19,шестигранник 19, отв. Ø9

33

90.00.00.042

шестигранник S22

Резьба М14 нар.

Ø19, шестигранник 19

-

90.00.00.043

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.046/1

шестигранник S22

Конус Ø22 7°

Конус Ø22 7°

-

90.00.00.49-01

шестигранник S22

Резьба R25 нар.

Конус Ø22 7°

25

90.00.00.49-02

шестигранник S22

Резьба R25 нар.

Конус Ø20,2 7°

25

90.00.00.054

шестигранник S22

Конус Ø22 11°

Бурт Ø35х108 отв. Ø9

35

90.00.00.054-07

шестигранник S22

Конус Ø19 11°

Бурт Ø35х110 отв. Ø9

35

90.00.00.060

шестигранник S22

Конус Ø22 12°

Шестигранник 22, отв.Ø9

-

90.00.00.061

шестигранник S22

Конус Ø20,5 12°

Шестигранник 22, отв.Ø9

-

90.00.00.062

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.063

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.064

шестигранник S22

шестигранник S22

Бурт Ø35х108 отв. Ø9

35

90.00.00.066

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.069

шестигранник S22

Конус Ø22 12°

Бурт Ø35х108 отв. Ø9

35

90.00.00.069-02

шестигранник S22

Конус Ø22 12°

Бурт Ø35х108 отв. Ø9

35

90.00.00.072

шестигранник S22

Резьба R25 нар.

Конус Ø22 12°

25

90.00.00.085

шестигранник S22

Резьба М14 нар.

Резьба М20 нар.

-

90.00.00.088

шестигранник S22

Резьба М14 внутр

Ø21, квадрат 25

-

90.00.00.090

шестигранник S22

Конус Ø22 12°

Конус Ø22 12°

-

90.00.00.094

шестигранник S22

Резьба М14 внутр

Ø21, квадрат 25

-

90.00.00.104

шестигранник S22

Конус Ø22 7°

Шестигранник 22, отв.Ø9

-

90.00.00.109

шестигранник S22

Резьба М14 внутр

Ø19

-

90.00.00.111

шестигранник S22

Резьба М14 нар.

Резьба М14 внутр.

-

90.00.00.112

шестигранник S22

Резьба М14 нар.

Ø22

-

90.00.00.114

шестигранник S22

Резьба R25 нар.

Бурт Ø35х108 отв. Ø9

35

90.00.00.122

шестигранник S22

Резьба М14 внутр

Ø22

-

90.01.00.030

шестигранник S22

Конус Ø22 11°

Шестигранник 22, отв.Ø9

-

90.02.00.030

шестигранник S22

Резьба М20х2,5 внутр. лев.

Шестигранник 22, отв.Ø9

27

90.03.00.030

шестигранник S22

Резьба М20х2,5 нар. лев.

Шестигранник 22, отв.Ø9

27

Рисунок штанги

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

7802.7100.14.01

шестигранник S25

Резьба R25 нар.

Бурт Ø38х113 отв. Ø9

38

7802.7100.14.01-01

шестигранник S25

Резьба R25 нар.

Бурт Ø38х108 отв. Ø9

38

7802.7100.14.01-02

шестигранник S25

Резьба R25 нар.

Бурт Ø38х110 отв. Ø9

38

90.00.00.012

шестигранник S25

Конус Ø25 7°

Конус Ø25 7°

-

90.00.00.015

шестигранник S25

Резьба R32 нар.

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.021-01

шестигранник S25

Конус Ø25 7°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.021-02

шестигранник S25

Конус Ø25 7°

Бурт Ø38х108 отв. Ø9

38

90.00.00.021-03

шестигранник S25

Конус Ø25 7°

Бурт Ø38х110 отв. Ø9,5

38

90.00.00.021-04

шестигранник S25

Конус Ø25 7°

Бурт Ø38х110 отв. Ø7,5

38

90.00.00.021-05

шестигранник S25

Конус Ø22 7°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.021-12

шестигранник S25

Конус Ø25 7°

Бурт Ø38х108 отв. Ø9

38

90.00.00.030-01

шестигранник S25

Конус Ø25 7°

Шестигранник 25, отв.Ø9,5

-

90.00.00.030-03

шестигранник S25

Конус Ø22 7°

Шестигранник 22, отв.Ø9,5

-

90.00.00.032

шестигранник S25

Резьба R32 нар.

Шестигранник 25, отв.Ø9,5

32

90.00.00.033

шестигранник S25

Резьба R32 нар.

Резьба R32 нар.

32

90.00.00.034

шестигранник S25

Конус Ø25 7°

Бурт Ø38х159 отв. Ø9,5

38

90.00.00.047

шестигранник S25

Конус Ø25 7°

Бурт Ø43х98, Ø31

43

90.00.00.048

шестигранник S25

Конус Ø25 7°

Бурт Ø40х178, Ø32,шестигранник 25

40

90.00.00.051

шестигранник S25

Конус Ø25 7°

Конус Ø31 4°46'

32

90.00.00.052

шестигранник S25

Конус Ø25 11°

Шестигранник 25, отв.Ø9,5

-

90.00.00.054-01

шестигранник S25

Конус Ø25 11°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.054-02

шестигранник S25

Конус Ø25 11°

Бурт Ø38х108 отв. Ø9

38

90.00.00.054-03

шестигранник S25

Конус Ø25 11°

Бурт Ø38х110 отв. Ø9,5

38

90.00.00.054-04

шестигранник S25

Конус Ø25 11°

Бурт Ø38х110 отв. Ø7,5

38

90.00.00.056

шестигранник S25

Конус Ø22 7°

Шестигранник 22, отв.Ø9,5

-

90.00.00.068.000

шестигранник S25

Конус Ø25 7°

Бурт Ø44х188, Ø32,шестигранник 25

44

90.00.00.069-01

шестигранник S25

Конус Ø22 12°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.069-03

шестигранник S25

Конус Ø22 12°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.069-05

шестигранник S25

Конус Ø22 12°

Бурт Ø38х110 отв. Ø9,5

38

90.00.00.073

шестигранник S25

Резьба R25 нар.

Конус Ø22 12°

-

90.00.00.074

шестигранник S25

Резьба R32 нар.

Конус Ø22 12°

32

90.00.00.075

шестигранник S25

Конус Ø22 12°

Шестигранник 22, отв.Ø9,5

-

90.00.00.076

шестигранник S25

Резьба R25 нар.

Бурт Ø38х159, шестигранник 25

38

90.00.00.077.000

шестигранник S25

Конус Ø25 7°

Бурт Ø38х180, Ø32,шестигранник 25

38

90.00.00.078

шестигранник S25

Конус Ø25 7°

Бурт Ø45х97, Ø32

45

90.00.00.081

шестигранник S25

Резьба R38 нар.

Шестигранник 25, отв.Ø8,5

38

90.00.00.082

шестигранник S25

Резьба R38 нар.

Резьба R38 нар.

38

90.00.00.083

шестигранник S25

Конус Ø25 7°

Конус Ø31 4°46'

32

90.00.00.089

шестигранник S25

Резьба R38 нар.

Конус Ø22 12°

38

90.00.00.091

шестигранник S25

Резьба R25 нар.

Резьба 38 нар.

38

90.00.00.092

шестигранник S25

Резьба R32 нар.

Конус Ø25 7°

32

90.00.00.095

шестигранник S25

Конус Ø25 7°

Бурт Ø45х97, Ø32

45

90.00.00.115

шестигранник S25

Резьба R25 нар.

Резьба R25 нар.

36

90.00.00.118

шестигранник S25

Резьба R32 нар.

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.119

шестигранник S25

Резьба R25 нар.

Резьба R32 нар.

32

Рисунок штанги

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

90.00.00.008

круг 32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.008-01

круг 32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.008-03

круг 32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.011

круг 32

Резьба R32 нар.

Резьба R32 внутр.

45

90.00.00.035

круг 32

Конус Ø25 7°

Конус Ø28 4°46'

-

90.00.00.035-01

круг 32

Конус Ø25 7°

Конус Ø31 4°46'

-

90.00.00.038

круг 32

Резьба Т32 нар.

Резьба Т32 нар.

-

90.00.00.039

круг 32

Резьба R32 нар.

Резьба R38 нар.

38

90.00.00.097

круг 32

Конус Ø21 7°

Конус Ø27 5°

-

90.00.00.100

круг 32

Конус Ø19,8°

Конус Ø25 5°

-

Рисунок

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

круг 38

Резьба Т45 нар.

Резьба Т45 нар.

-

90.00.00.057

круг 38

Резьба R32 нар.

Резьба R38 нар.

-

90.00.00.093

круг 38

Резьба Т38 нар.

Резьба Т38 нар.

-

90.00.00.098

круг 38

Резьба R38 нар.

Резьба R38 нар.

-

Рисунок штанги

Обозначение штанги

Профиль

Тип соединения 1

Тип соединения 2

Диаметр максимальный, при наличии высадки, мм

7324.4712.20.01.001

круг 39

Резьба Т38 нар.

Резьба Т38 внутр.

57

7325.73061.20.01

круг 46

Резьба Т45 нар.

Резьба Т45 нар.

-

7325.7337.30.01

круг 46

Резьба Т45 нар.

Резьба Т45 нар.

-

7325.7715-20

круг 46

Резьба Т45 нар.

Резьба Т45 внутр.

46

7325.7712.20.01.001

круг 46

Резьба Т45 нар.

Резьба Т45 внутр.

46

7326.5337.30.01

круг 52

Резьба Т51 нар.

Резьба Т51 нар.

-

7326.5337.30.01-01

круг 52

Резьба Т51 нар.

Резьба Т51 нар.

-

90.00.00.001-01

круг 26

Резьба R25 нар.

Резьба R25 нар.

-

90.00.00.008-02

круг 30

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.009

шестигранник S32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.009-01

шестигранник S32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.009-02

круг 34

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.010

шестигранник S32

Резьба R32 нар.

Резьба R38 нар.

38

90.00.00.010-03

круг 34

Резьба R32 нар.

Резьба R38 нар.

38

90.00.00.013

шестигранник S32

Резьба R32 нар.

Конус Ø25 7°

-

90.00.00.014

шестигранник S32

Резьба R38 нар.

Конус Ø25 7°

-

90.00.00.016

шестигранник S32

Резьба R25 нар.

Резьба R38 нар.

38

90.00.00.023

круг 26

Конус Ø25 7°

Бурт Ø38х108 отв. Ø9,5

38

90.00.00.025

круг 26

Резьба R25 нар.

Шестигранник 25, отв.Ø9

-

90.00.00.031

круг 52

Резьба Т51 нар.

Резьба Т51 внутр.

72

90.00.00.037

шестигранник S32

Резьба R32 нар.

Резьба R32 нар.

-

90.00.00.044

шестигранник S38

Резьба R32 нар.

Резьба R38 нар.

-

90.00.00.045

круг 46

Резьба Т45 нар.

Резьба Т45 нар.

-

90.00.00.049

шестигранник S19

Резьба R25 нар.

Конус Ø19 7°

25

90.00.00.050

шестигранник S32

Конус Ø25 7°

Конус Ø31 4°46'

-

90.00.00.053

круг 35

Резьба R32 нар.

Резьба R38 нар.

38

90.00.00.055

шестигранник S32

Резьба R38 нар.

Конус Ø25 11°

38

90.00.00.067

шестигранник S32

Резьба R32 нар.

Конус Ø31 4°46'

-

90.00.00.079

шестигранник S32

Резьба R25 нар.

Резьба R32 нар.

-

90.00.00.084

шестигранник S35

Резьба R32 нар.

Резьба R38 нар.

38

90.00.00.086

шестигранник S19

Резьба М14 нар.

Ø19

-

90.00.00.086-01

шестигранник S19

Резьба М14 нар.

Ø19

-

90.00.00.087

шестигранник S32

Конус Ø25 7°

Конус Ø31 4°46'

-

90.00.00.108

шестигранник S19

Резьба М14 внутр

Ø19

-

90.00.00.110

шестигранник S19

Резьба М14 нар.

Резьба М14 внутр.

-
