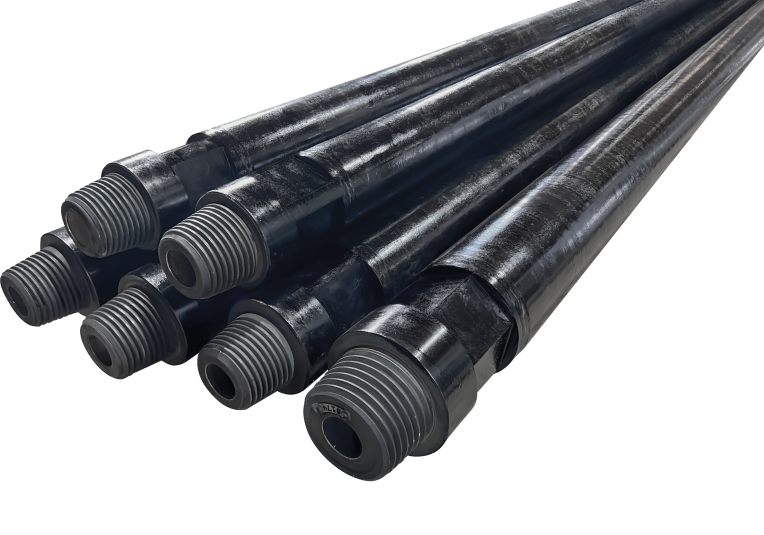

Инструмент для станков буровых шарошечных и пневмоударных

Производим штанги и комплектующие для карьерных буровых станков типа СБШ, Atlas Copco, Sandvik-Tamrock, DML, Ingersol-Ranod. Технологическое сопровождение отработки буровых штанг и комплектующих.

Скачать каталог

Инструмент для станков буровых шарошечных и пневмоударных

Штанга диаметр 180

Рисунок	Обозначение	D x s	Резьба присоед.	Резьба	Длина штанги	Длина гильзы	Размер под ключ
	ШС 05.00.000	Ø180 х 35	Сп150х10х1:4	3-147	8000	7550	150
	ШС 05.00.000-01	Ø180 х 35	Сп150х10х1:4	3-147	8200	7750	150
	ШС 05.00.000-02	Ø180 х 22	Сп150х10х1:4	3-147	8000	7750	150
	ШС 14.00.000	Ø180 х 35	Сп144х10х1:4	3-147	8100	7257	158
	ШС 29.00.000	Ø180 х 16	Сп BECO 4,5in	Сп М156х3	9100	8500	127
	ШС 29.00.000-01	Ø180 х 16	Сп BECO 4,5in	Сп М156х3	9520	8500	127

Штанга диаметр 194

Рисунок	Обозначение	D x s	Резьба присоед.	Резьба	Длина штанги	Длина гильзы	Размер под ключ
	ШТ 36.00.000	Ø194 х 37	5,25 BECO	3-171	9260	8615	150
	ШС 28.00.000	Ø194 х 32	Сп144х10х1:4	3-152	9260	7700	160
	ШЛ 38.00.000	Ø194 х 20	5,25 BECO	-	9260	8615	150
	ШЛ 23.00.000	Ø194 х 28	Сп BECO 6	3-171	10800	9500	152

Штанга диаметр 203

Рисунок	Обозначение	D x s	Резьба присоед. R	Резьба R1	Длина штанги L	Длина гильзы Lг	Размер под ключ Н
	ШТУ 00.00.000	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8000	7260	170
	ШТУ 00.00.000-01	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8000	7260	170
	ШТУ 03.00.000	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	2100	1330	170
	3660.55.50.600	Ø203 х 50	Сп167х12х1:4	Сп167х12х1:4	8200	7450	170
	ШТ 04.00.000	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8000	7550	170
	ШТ 04.00.000-01	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8200	7750	170
	ШТ 04.00.000-02	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8200	7495	170
	ШТ 10.00.000	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8000	7160	170
	ШТ 11.00.000	Ø203 х 50	Сп167х12х1:4	Сп167х12х1:4	8000	7150	170
	ШТ 11.00.000-01	Ø203 х 28	Сп167х12х1:4	Сп167х12х1:4	8000	7150	170
	ШТ 12.00.000	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	8000	7270	170
	ШТ 13.00.000	Ø203 х 38	Сп167х12х1:4	Сп165х10х1:6	8000	7420	170
	ШТ 13.00.000-01	Ø203 х 28	Сп167х12х1:4	Сп167х12х1:4	8000	7420	170
	ШТ 13.00.000-02	Ø203 х 38	Сп167х12х1:4	Сп165х10х1:6	8460	7420	170
	ШТ 13.00.000-03	Ø203 х 28	Сп167х12х1:4	Сп167х12х1:4	8460	7420	170
	ШТ 13.00.000-04	Ø203 х 28	Сп167х12х1:4	Сп167х12х1:4	8170	7420	170
	ШТ113.00.000	Ø203 х 22	Сп167х12х1:4	Сп167х12х1:4	8170	7200	170
	ШТ113.00.000-01	Ø203 х 22	Сп167х12х1:4	Сп167х12х1:4	8000	7200	170
	ШТ 31.00.000	Ø203 х 50	Сп167х12х1:4	3-171	8130	7357	170
	ШТ 19.00.000	Ø203 х 50	Сп160х10х1:4	Сп160х10х1:4	11120	7750	170
	ШТ 19.00.000-01	Ø203 х 50	Сп167х12х1:6	Сп167х12х1:6	11150	7750	170
	ШТ 21.00.000	Ø203 х 50	Сп160х10х1:4	3-171	8200	7080	170
	3660.55.50.500	Ø203 х 50	Сп167х12х1:4	Сп167х12х1:4	11150	7550	170
	3673.55.50.100	Ø203 х 50	Сп165х10х1:6	Сп165х10х1:6	10630	7550	170
	ШТ041-55.12.1120	Ø203 х 50	МК154х6х1:16	-	7550	-	-
	ШУ 00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8000	7160	170
	ШУ 00.000-01	Ø203 х 22	Сп165х10х1:6	Сп165х10х1:6	8000	7160	170
	ШУ 00.000-02	Ø203 х 28	Сп165х10х1:6	Сп165х10х1:6	8000	7160	170
	ШУ 01.00.000	Ø203 х 22	Сп165х10х1:6	Сп165х10х1:6	8200	7455	170
	ШУ 02.00.000	Ø203 х 38	Сп160х10х1:4	3-152	8000	7550	170
	ШУ 02.00.000-01	Ø203 х 38	Сп160х10х1:4	3-152	8000	7550	170
	ШУ 03.00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8000	7550	170
	ШУ 03.00.000-01	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8010	7550	170
	ШУ 03.00.000-02	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8200	7750	170
	ШУ 03.00.000-03	Ø203 х 22	Сп165х10х1:6	Сп165х10х1:6	8000	7550	170
	ШУ 03.00.000-04	Ø203 х 28	Сп165х10х1:6	Сп165х10х1:6	8000	7550	170
	ШУ 06.00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8200	7480	170
	ШТ 14.00.000	Ø203 х 22	Сп163х12х1:4	Сп163х12х1:4	8000	7430	170
	ШУ 17.00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8265	7430	170
	ШУ 17.00.000-01	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8000	7165	170
	ШУ 17.00.000-02	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8000	7515	170
	ШУ 17.00.000-03	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	8200	7380	170
	ШУ 17.00.000-04	Ø203 х 22	Сп165х10х1:6	Сп165х10х1:6	8000	7515	170
	ШУ 17.00.000-05	Ø203 х 22	Сп165х10х1:6	Сп165х10х1:6	8200	7380	170
	ШУ 17.00.000-06	Ø203 х 28	Сп165х10х1:6	Сп165х10х1:6	8000	7515	170
	ШУ 17.00.000-07	Ø203 х 28	Сп165х10х1:6	Сп165х10х1:6	8200	7380	170
	ШУУ08.00.000-02	Ø203 х 38	Сп160х10х1:4	3-152	8000	7280	170
	ШУУ08.00.000	Ø203 х 38	Сп160х10х1:4	3-152	8000	7280	170
	ШУУ08.00.000-01	Ø203 х 38	Сп160х10х1:4	3-152	8000	7280	170
	ШТ 15.00.000	Ø203 х 50	Сп167х12х1:4	МК154х6х1:16	8295	7470	170
	ШУК 07.00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	11120	8300 2010(Г2)	170
	ШУК 09.00.000	Ø203 х 38	Сп165х10х1:6	Сп165х10х1:6	12000	8300 3160(Г2)	170
	ШЛУ 00.00.000	Ø203 х 28	Сп165х10х1:6	3-171	8000	7260	170
	ШЛУ 00.00.000-01	Ø203 х 20	Сп165х10х1:6	3-171	8000	7260	170
	ШЛУ 00.00.000-02	Ø203 х 22	Сп165х10х1:6	3-171	8000	7260	170
	ШЛ 01.00.000	Ø203 х 28	Сп165х10х1:6	3-171	8000	7550	170
	ШЛ 29.00.000	Ø203 х 22	Сп167х12х1:4	МК177х6х1:16	8185	7385	170
	ШЛ 30.00.000	Ø203 х 28	Сп167х12х1:4	3-171	8130	7357	170
	ШЛ 30.00.000-01	Ø203 х 22	Сп167х12х1:4	3-171	8130	7357	170
	ШЛ 25.00.000	Ø203 х 28	Сп160х10х1:4	3-171	10800	9500	152
	ШЛ 27.00.000	Ø203 х 28	Сп160х10х1:4	3-171	10700	9410	171
	ШЛ 08.00.000	Ø203 х 28	Сп BECO 6	-	10795	9500	152
	ШЛ 13.00.000	Ø203 х 28	Сп167х12х1:6	3-171	10780	9500	176 178
	ШЛ 13.00.000-01	Ø203 х 28	Сп167х12х1:6	3-171	10780	9200	176 178
	ШЛ 13.00.000-02	Ø203 х 22	Сп167х12х1:6	3-171	10780	9500	176 178
	ШЛ 13.00.000-03	Ø203 х 22	Сп167х12х1:6	3-171	10780	9200	176 178
	ШЛ 20.00.000	Ø203 х 28	Сп160х10х1:4	3-171	8200	7080	170
	ШЛ 20.00.000-01	Ø203 х 28	Сп167х12х1:6	3-171	8230	7080	170
	ШЛ 20.00.000-02	Ø203 х 22	Сп167х12х1:6	3-171	8230	7080	170
	ВР 36.00.050-01	Ø203 х 28	-	3-171	10800	9300	152
	ШЛ041-55.71.1120-02	Ø203 х 28	Сп168,3х3,175х1:16	-	7550	7550	-

Штанга диаметр 219

Рисунок	Обозначение	D x s	Резьба присоед. R	Резьба R1	Длина штанги L	Длина гильзы Lг	Размер под ключ Н
	ШУ 19.00.000	Ø219 х 38	Сп165х10х1:6	3-171	8200	7470	170
	ШУ 19.00.000-01	Ø219 х 28	Сп165х10х1:6	3-171	8200	7470	170
	ШУ 20.00.000	Ø219 х 38	Сп167х12х1:4	3-171	8230	7175	170
	ШУ 20.00.000-01	Ø219 х 28	Сп167х12х1:4	3-171	8230	7175	170
	ШУ 18.00.000	Ø219 х 38	Сп165х10х1:6	3-171	11120	2809 7470(Г2)	170
	ШУ 18.00.000-01	Ø219 х 28	Сп165х10х1:6	3-171	11120	2809 7470(Г2)	170
	ШУК3660.55.50.500	Ø219 х 38	Сп167х12х1:4	3-171	11150	2693 7550(Г2)	170

Штанга диаметр 260

Рисунок	Обозначение	D x s	Резьба присоед. R	Резьба R1	Длина штанги L	Длина гильзы Lг	Размер под ключ Н
	ШЛ 02.00.000	Ø260 х 28	Сп167х12х1:4	РКТ218х6,35х1:16	8310	7435	210
	ШЛ 02.00.000-01	Ø260 х 28	Сп167х12х1:4	РКТ218х6,35х1:16	10000	9125	210

Прочие штанги

Рисунок	Обозначение	D x s	Резьба присоед. R	Резьба R1	Длина штанги L	Длина гильзы Lг	Размер под ключ Н
	ШТ 24.00.000	Ø168 х 45	Сп138х10х1:4	3-121	8200	7320	138
	ШЛ 31.00.000	Ø133 х 32	Сп102х10х1:6	3-102	8200	7482	114
	ШЛ 03.00.000	Ø89 х 6	72х10	72х10	950	716	70
	ШЛ 11.00.000	Ø89 х 8	З-66	З-66	5000	4740	_
	ШЛ 11.00.000-01	Ø89 х 8	З-66	З-66	4000	3740	_
	ШЛ 26.00.000	Ø89 х 25	З - 73	З - 73	9248	8630	70
	ШЛ 32.00.000	Ø146 х 32	Сп117х10х1:4	3-117	11400	10675	120
	ШЛ 24.00.000	Ø168 х 30	Сп138х10х1:4	3-133	8200	7325	138
	ШЛ 33.00.000	Ø63 х 4,5	З - 50	-	1220	940	52
	ШЛ 37.00.000	Ø63 х 4,5	Сп 56х3х1:4	-	1220	950	52
	ШЛ 34.00.000	Ø50 х 5	Сп42х4,233х1:6	-	1700	1520	-
	ШЛ 35.00.000	Ø50 х 5	Сп42х4,233х1:6	-	2060	1500	36

Переходник опорного узла

Рисунок	Обозначение	Резьба	Диаметр D, мм.	Длина L, мм.
	ПОУ 00.001М	З-147, Сп165х10х1:6	200	410
	ПОУ 00.001М-01	З-152, Сп165х10х1:6	200	410
	ПОУ 01.00.001	З-147, Сп165х10х1:6	200	360
	ПОУ 02.00.001	З-147, Сп160х10х1:4	200	360
	ПОУ 05.00.001	З-147, Сп150х10х1:4	180	360
	ПОУ 06.00.001	З-147, Сп165х10х1:6	200	460
	ПОУ 08.00.001	З-147, Сп160х10х1:4	200	460
	ПОУ 08.00.001-01	З-147, Сп160х10х1:4	200	460
	ПОУ 09.00.001	З-147, Сп160х10х1:4	200	420
	ПОУ 09.00.001-01	З-147, Сп167х12х1:6	200	420
	ПОУ 10.00.001	З-161, Сп160х10х1:4	200	460
	ПОУ 10.00.001-01	З-161, Сп167х12х1:6	200	460
	ПОУ 11.00.001	З-147, Сп138х10х1:4	200	350
	ПОУ 12.00.001	З-67, З-66	85	330
	ПОУ 13.00.001	З-53, З-67	85	310
	ПОУ 14.00.001	З-53, З-66	85	250
	ПОУ 15.00.001	Сп160х10х1:4	200	730
	ПОУ 15.00.001-01	Сп167х12х1:6	200	535
	ПОУ 15.00.001-02	Сп167х12х1:6	200	530
	ПОУ 16.00.001	З-147, Сп165х10х1:6	200	410
	ПОУ 17.00.001	Сп160х10х1:4	193	1017
	ПОУ 18.00.001	З-66, З-66	77	200
	ПОУ 19.00.001	З-122, Сп BECO 4,5 in	152	850
	ПОУ 20.00.001	З-161, Сп165х10х1:6	208	460
	ПОУ 21.00.001	З-147, Сп165х10х1:6	200	490
	ПОУ 22.00.000	З-147, Сп117х10х1:4	203	400
	ПОУ 23.00.001	З-50, Сп56х3х1:4	63	190
	ПОУ 25.00.001	З-161, Сп167х12х1:4	208	460
	ПОУ 26.00.001	З-161, Сп165х10х1:6	200	460
	ПОУ 26.00.001-01	З-161, Сп165х10х1:6	216	460
	ПОУ 26.01.001	З-147, Сп165х10х1:6	200	360
	ПОУ 26.01.001-01	З-147, Сп165х10х1:6	216	360
	ПОУ 27.00.001	З-152, З-161	208	950
	3673.55.50.002	З-161, Сп165х10х1:6	208	640
	ПОУ 28.00.001	З-147, Сп167х12х1:4	260	322
	ПОУ 29.00.001	З-147, Сп167х12х1:6	200	460
	ПОУ 30.00.001	З-147, Сп160х10х1:4	200	420
	ПОУ 32.00.001	З-140, Сп BECO 6	200	730
	ПОУ 33.00.001	З-140, Сп BECO 6	194	730
	ПОУ 34.00.001	З-88, Сп BECO 4,5	165	325
	ПОУ 35.00.001	З-147, Сп167х12х1:4	200	360
	ПОУ 38.00.001	Сп167х12х1:4, Сп167х12х1:4	240	320
	ПОУ 39.00.001	З-147, Сп167х12х1:4	200	320
	ПОУ 40.00.001	З-147, Сп102х10х1:6	178	500

Переходник долотный

Рисунок переходника	Обозначение	Резьба внутренняя наружная	Диаметр D, мм.	Длина L, мм.
	РУ-655-б	З-121, Сп165х10х1:6	200	330
	РУ-641-б	З-121, Сп165х10х1:6	200	430
	РУ-641-б-01	З-121, Сп165х10х1:6	216	430
	ПД. 00.001М	З-121, Сп165х10х1:6	200	460
	ПД. 00.001М-01	З-152, Сп165х10х1:6	200	460
	ПД. 01.00.001	З-121, Сп165х10х1:6	200	235
	ПД. 02.00.001	З-121, Сп160х10х1:4	200	235
	ПД. 05.00.001	З-117, Сп150х10х1:4	200	230
	ПД. 06.00.001	З-121, Сп165х10х1:6	200	480
	ПД. 08.00.001	З-121, Сп160х10х1:4	200	480
	ПД. 09.00.001	З-152, Сп160х10х1:4	200	420
	ПД. 09.00.001-01	З-152, Сп167х12х1:6	200	450
	ПД. 09.01.001	З-121, Сп160х10х1:4	200	420
	ПД. 09.01.001-01	З-121, Сп167х12х1:6	200	450
	ПД. 09.02.001	З-152, Сп167х12х1:6	200	915
	ПД. 09.03.001	З-121, Сп167х12х1:6	200	915
	ПД. 10.00.001	З-117, Сп138х10х1:4	165	360
	ПД. 11.00.001	З-121, Сп160х10х1:4	200	885
	ПД. 11.00.001-01	З-152, Сп160х10х1:4	200	885
	ПД. 12.00.000	З-121, Сп167х12х1:4	200	485
	ПД. 12.00.000-01	З-121, Сп167х12х1:4	200	485
	ПД. 13.00.001	З-121, Сп165х10х1:6	200	460
	ПД. 14.00.001	З-152, Сп165х10х1:6	200	460
	ПД. 15.00.001	З-117, Сп160х10х1:4	200	490
	ПД. 15.00.001-01	З-121, Сп160х10х1:4	200	490
	ПД. 15.00.001-02	З-152, Сп160х10х1:4	200	490
	ПД 16.00.001	З-117, Сп163х10х1:6	200	250
	ПД 17.00.001	З-66, 3-66	77	216
	ПД 17.01.001	З-66, 3-66	89	381
	ПД 18.00.001	З-117, Сп BECO 4,5 in	178	625
	ПД 19.00.001	З-152, Сп165х10х1:6	200	330
	ПД 21.00.001	З-152, Сп165х10х1:6	200	430
	ПД 21.00.001-01	З-152, Сп165х10х1:6	216	430
	ПД 21.00.001-02	З-152, Сп165х10х1:6	216	430
	ПД 23.00.000	З-117, Сп117х10х1:4	146	418
	ПД 24.00.000	З-88, Сп117х10х1:4	146	418
	ПД 25.00.001	Сп56х3х1:4, З-50	63	170
	ПД 26.00.001	З-152, Сп167х12х1:4	200	510
	ПД 26.01.001	З-121, Сп167х12х1:4	200	510
	ПД 26.02.001	З-152, Сп167х12х1:4	220	510
	ПД 27.00.001	З-152, Сп BECO 5,25 in	194	390
	3673.55.50.001	З-152, Сп165х10х1:6	200	480
	ПД 28.00.001	З-152, Сп167х12х1:4	260	427
	ПД 29.00.001	З-152, Сп167х12х1:4	200	425
	ПД 30.00.001	З-152, Сп167х12х1:4	240	425
	ПД 31.00.001	З-152, Сп BECO 6	200	889
	ПД 32.00.001	З-152, Сп BECO 6	194	1197
	ПД 33.00.001	З-117, Сп BECO 4,5	178	718
	ПД 34.00.001	З-121, Сп167х12х1:4	200	273
	ПД 35.00.001	З-121, Сп148х20х1:6 3-х заходная	200	250
	ПД 40.00.001	З-117, Сп102х10х1:6	130	450
	ПД 42.00.001	З-121, Сп167х12х1:4	216	420
